Số mô hình | WINTAI-9004 |
Quyền lực | 25KW |
Kích thước bên ngoài | 7200*5400*3450mm (L*W*H) |
Kích thước bên trong | 7100*4000*2700mm |
Điện áp | 380V/415V 3 Pha 50/60Hz |
Tùy chọn màu sắc | Trắng, Xanh lam, Xanh lục, Bạc |
Nguồn sưởi ấm | Điện — 34 đèn hồng ngoại + 8 dãy bảng điều khiển hồng ngoại bên |
Đèn hồng ngoại | 34 chiếc * 16W LED IR (Trần) + 8 chiếc * 3 * 1KW Tấm ốp bên |
Xe phù hợp | Ô tô, SUV, MPV, Xe điện |
Quạt hút | Quạt Turbo 7.5KW (Truyền động Trực tiếp, VFD) |
Quạt hút | Quạt Turbo 5.5KW (Truyền động Trực tiếp, VFD) |
Chiếu sáng | LED 1300 Lux, 34 trần + 16 mặt xung quanh |
Tầng hầm | Lưới 300mm, 3 hàng + Tấm ca rô 2 hàng |
Bộ lọc trần | F5 EU5, 6 tấm có thể thay đổi |
Bộ lọc sàn | Sợi thủy tinh, chiết xuất 3 vùng |
Bộ lọc khí thải | Bộ lọc bỏ túi than hoạt tính loại M |
Bảng điều khiển | Schneider PLC, Điều khiển nhiệt độ PID kỹ thuật số |
Nhiệt độ tối đa | 80°C (Làm nóng: 5-7 phút đến 60°C) |
Hiệu quả năng lượng | Điều khiển quạt VFD, Kích hoạt IR theo vùng |
Độ ồn | 76dB |
Chứng nhận | CE, ISO 9001 |
Ứng dụng sản phẩm

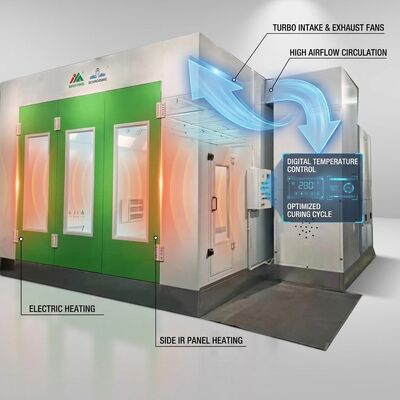

WINTAI-9004 là giải pháp chạy hoàn toàn bằng điện dành cho các xưởng sản xuất thân xe ưu tiên không phát thải tại chỗ, độ ồn thấp và giảm độ phức tạp khi vận hành. 34 đèn hồng ngoại gắn trên trần kết hợp với dãy bảng điều khiển IR 8 bên mang lại khả năng sưởi ấm chính xác, có mục tiêu mà không tạo ra sản phẩm phụ đốt cháy — lý tưởng cho các nhà xưởng đô thị khép kín, trung tâm dịch vụ xe điện và các cơ sở có yêu cầu nghiêm ngặt về an toàn cháy nổ. Quạt turbo điều khiển VFD tự động điều chỉnh tốc độ dựa trên chế độ vận hành, giảm mức tiêu thụ năng lượng tới 35% so với hệ thống tốc độ cố định. WINTAI đã đổi mới công nghệ buồng phun điện từ năm 2016 với việc lắp đặt trên khắp Châu Âu, Nhật Bản và Bắc Mỹ.
Các tính năng chính
1) Tấm ốp tường: bánh sandwich EPS, thép mạ kẽm 50mm, 0,5mm. Tùy chọn nâng cấp len đá cho các hoạt động ở vùng khí hậu lạnh. Cầu nhiệt giảm thiểu.
2) Tầng hầm: Thép mạ kẽm + khung ống vuông. hố 300mm. Lưới thông gió 3 hàng + tấm rô 2 hàng. Đường dốc bao gồm.
3) Cửa: 3 cửa trước (3000*2600mm). 1 cửa thoát hiểm. Cửa sổ khung nhôm. Tùy chọn nâng cấp cửa cuốn có động cơ.
4) Hệ thống không khí: Quạt turbo VFD 7.5KW + 5.5KW. Giảm chấn điện BELIMO. Tốc độ quạt tự động điều chỉnh theo chế độ phun/nướng/làm mát. Tiết kiệm năng lượng.
5) Hệ thống sưởi bằng điện: 34 đèn LED hồng ngoại trần (mỗi đèn 16W) + 8 dãy bảng điều khiển IR bên (mỗi đèn 3 * 1KW, tổng công suất 24KW). Kích hoạt dựa trên vùng để chữa bệnh có mục tiêu.
6) Công nghệ tấm hồng ngoại: Chóa phản xạ bằng gốm mạ vàng có hiệu suất bức xạ 94%. IR sóng ngắn xuyên qua màng sơn để xử lý từ trong ra ngoài.
7) Chiếu sáng: 34 đèn LED trần + 16 đèn LED xung quanh bên. 1300 Lux. Nhiệt độ màu 5000K. Trình điều khiển điện tử không nhấp nháy.
8) Điều khiển: Schneider PLC với thuật toán nhiệt độ PID duy trì độ chính xác ±1°C. 15 hồ sơ có thể lập trình Theo dõi mức tiêu thụ năng lượng trên mỗi chu kỳ.
9) Lọc: Trần F5 + sàn sợi thủy tinh + ống xả than hoạt tính. Độ sạch không khí 98%. Không phát thải khí đốt - lý tưởng cho các địa điểm đô thị.
