Số mô hình | WINTAI-9005 |
Quyền lực | 28KW |
Kích thước bên ngoài | 12000*7000*5200mm (L*W*H) |
Kích thước bên trong | 11800*5600*4400mm |
Điện áp | 3 pha 380V/415V/480V |
Tùy chọn màu sắc | Trắng, xanh, xám, tùy chỉnh |
Nguồn sưởi ấm | Đầu đốt kép Diesel (2*300.000 Kcal/h) |
Đèn hồng ngoại | 48 chiếc * 16W LED IR (Trần) + 32 chiếc tường bên |
Xe phù hợp | Xe tải hạng nặng, xe buýt, xe kéo, thiết bị xây dựng |
Quạt hút | Quạt Turbo 2*9.5KW (Kép, VFD) |
Quạt hút | Quạt Turbo 2*7.5KW (Kép, VFD) |
Chiếu sáng | LED 1600 Lux, 48 trần + 32 mặt + 12 tường |
Tầng hầm | Lưới hạng nặng 500mm, 5 hàng + Tấm 4 hàng |
Khả năng tải | 10T (Tải tĩnh 14T đã được thử nghiệm) |
Bộ lọc trần | F6 EU6, 10 tấm, Hội nghị toàn thể đi bộ |
Bộ lọc sàn | Khung tháo nhanh 5 vùng bằng sợi thủy tinh |
Bộ lọc khí thải | Tháp than hoạt tính + Tùy chọn HEPA H13 |
Bảng điều khiển | Schneider PLC + Màn hình cảm ứng công nghiệp 12" + Truy cập từ xa |
Nhiệt độ tối đa | 80°C (Làm nóng: 10-12 phút đến 60°C) |
Bộ trao đổi nhiệt | SS316L kép, Hiệu suất kết hợp 90% |
Độ ồn | ≤85dB (Vỏ quạt cách âm) |
Chứng nhận | CE, ISO 9001, ISO 14001, OHSAS 18001 |
Ứng dụng sản phẩm
WINTAI-9005 là buồng phun diesel hạng nặng hàng đầu dành cho các ứng dụng công nghiệp đòi hỏi khắt khe nhất: bảo trì đội xe tải hạng nặng, sản xuất xe buýt, tân trang thiết bị xây dựng và sơn phủ xe quân sự. Tầng hầm được gia cố 10T với lưới 5 hàng có thể chứa được các loại xe thương mại lớn nhất. Đầu đốt diesel kép (600.000 Kcal/h kết hợp) kết hợp với 48 đèn hồng ngoại trần và 32 đèn tường bên đảm bảo sấy khô đồng đều trên toàn bộ nội thất rộng 66m2. WINTAI đã hoàn thành các dự án gian hàng công nghiệp nặng cho các nhà khai thác xe buýt quốc gia, nhà sản xuất thiết bị khai thác mỏ và các công ty hậu cần cảng trên toàn thế giới.
Các tính năng chính
1) Tấm ốp tường: bánh sandwich len đá 100mm, da kép bằng thép mạ kẽm 0,6mm. Chống cháy loại A (GB 8624). Tải trọng gió định mức 180 km/h.
2) Tầng hầm: Kết cấu dầm chữ I nặng. Hố bê tông cốt thép 500mm (có thiết kế). Lưới thông gió 5 hàng + Tấm ca rô 4 hàng. 10T hoạt động/14T thử nghiệm tĩnh.
3) Cửa: Thang máy thẳng đứng cơ giới công nghiệp (6000*5000mm) có rèm chắn sáng an toàn. Cửa sau kép. 4 cửa dành cho nhân viên có thanh thoát hiểm.
4) Hệ thống không khí: Quạt 4 * Turbo VFD (đầu vào 2 * 9,5KW + ống xả 2 * 7,5KW). Tổng lưu lượng gió 85.000 m³/h. Vận tốc không khí 0,35-0,45 m/s. 350 lần thay đổi không khí/giờ
5) Đầu đốt Diesel: Đầu đốt diesel loại Riello đồng bộ kép (tổng cộng 600.000 Kcal/h). Bộ trao đổi nhiệt kép SS316L với hiệu suất 90%. Mức tiêu hao nhiên liệu 8-10 kg/xe.

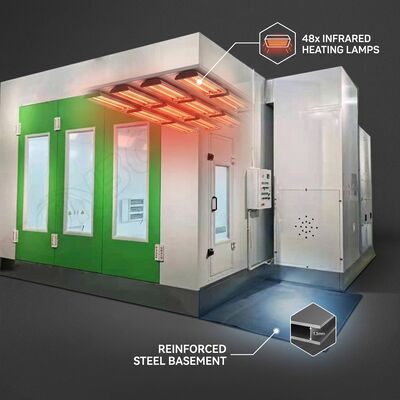

6) Mảng chiếu sáng hồng ngoại: 48 đèn LED hồng ngoại trần + 32 đèn tường bên + 12 đèn tường. 1600 Lux ở độ cao làm việc Chỉ số hoàn màu (CRI) >90 cho màu sắc chính xác.
7) Lọc: Hệ thống trần mở F6 EU6 (10 tấm). Bộ lọc sàn nhanh bằng sợi thủy tinh 5 vùng. Bộ lọc cuối cùng HEPA H13 tùy chọn cho các ứng dụng quan trọng.
8) Kiểm soát khí thải: Tháp hấp phụ than hoạt tính công nghiệp (công suất 3m³). Giám sát VOC liên tục bằng cách ghi dữ liệu. >98% hiệu suất loại bỏ VOC.
9) Kiểm soát & An toàn: Schneider PLC + màn hình cảm ứng công nghiệp 12". Truy cập từ xa qua VPN để chẩn đoán. 50 công thức chữa bệnh có thể lập trình. Tích hợp phát hiện khí + giao diện báo cháy.
